作者：技术宅是我梦想
这套房子已经居住了十年左右，当初电路也是在看张大妈大佬们的文章设计的，现在看来也有些许不足，就我的经验分享一下电路设计思路，由于我装修的时候还没想到智能家居能这么快普及，没有做好相应的规划，后期我还简单的改造了一下，不过肯定没有那么完美，这里分享下我踩过的坑，希望对打算装修的朋友有一些帮助。
最重要的是做好规划，统计家庭常用电器位置，灯位，主要是做好插座开关的布局，比如位置和高度。
装修常说金厨房银浴室，这两个是花钱最多，也是最需要考究设计的地方。今天我们就从厨房开始。
我当初选的品牌是ABB！

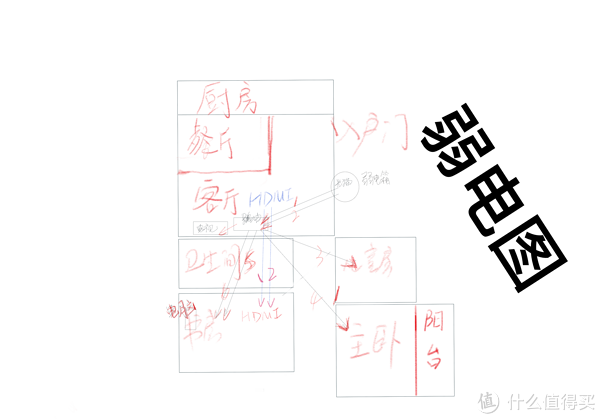

弱??相关
目前我升级了部分万兆、部分2.5G网络，用的是有线MESH组网。
厨房
大于3000w的电器都要16A插座，且单独走线。
| 电器统计 | 插座类型 | 备注 | 计数 |
|---|---|---|---|
| 烟雾报警器 | 86 5孔 | 1 | |
| 净水机 | 86 5孔 | 2 | |
| 小厨宝 | 86 5孔 | 未安装 | 3 |
| 软水机 | 86 5孔 | 未安装 | 4 |
| 抽油烟机 | 86 5孔 | 5 | |
| 灶具 | 86 5孔 | 6 | |
| 微波炉 | 86 5孔 | 7 | |
| 烤箱 | 86 16A 3孔 | 16A ?需单独走线 | 一 |
| 洗碗机 | 86 5孔 | 8 | |
| 蒸箱 | 86 16A 3孔 | 16A ?需单独走线 | 二 |
| 热水器 | 86 5孔 | 9 | |
| 冰箱 | 86 5孔 | 10 | |
| 洗衣机 | 86 5孔 | 11 | |
| 烘干机 | 86 5孔 | 未安装 | 12 |
| 厨师机 | 86 5孔 | 公用 | 13 |
| 破壁机/豆浆机 | 小家电 | 公用 | 14 |
| 电饭锅 | 小家电 | 公用 | 15 |
| 空气炸锅 | 小家电 | 公用 | 16 |
| 电饭锅 | 小家电 | 公用 | 17 |
| 合计 | 86 5孔 15-16个 | 86 5孔 16A 2个 |
餐厅
爱吃火锅的留个地插，附近留上两三个 86 5孔??。
客厅
客厅是主要活动空间，有很多的影音娱乐需求，这里会集中不少设备，插座一定要留足，有的影音发烧友会考虑投影设备、音响设备，这方面我没有啥经验，就简单说说。
多功能影音区
| 电器统计 | 插座类型 | 计数 | 备注 |
|---|---|---|---|
| 电视/投影仪 | 86 5孔 | 1 | |
| 音响 | 86 5孔 | 2 | |
| 电视盒子 | 86 5孔 | 3 | |
| 高清播放器 | 86 5孔 | 4 | |
| 游戏机 | 86 5孔 | 5-6 | ps游戏机 + X-box游戏机 |
| hdmi | hdmi 面板 | 1??-2?? | 根据需求预留 |
| 音响相关 | 未知 | ||
| 扫地机器人 | 86 5孔 | 7 | |
| 吸尘器 | 86 5孔 | 8 | |
| 空调 | 86 16A | 一 | |
| 统计 | 86 5孔 8个 | 86 16A 1个 |
网络设备
网络设备比较多，很多设备用网线比较稳定，肯定是需要交换机的，建议也走好光纤面板，可选多孔的RJ45面板。
| 网络设备 | 插座类型 | 计数 | 备注 |
|---|---|---|---|
| 路由器 | 网络面板 | ||
| 电视机 | / | 1 | |
| 机顶盒 | / | 2 | |
| 高清播放器 | / | 3 | |
| 游戏机 | / | 4-5 | |
| 交换机 | / | 6 | |
| 统计 | 至少4孔RJ45接口 | 弱电箱到客厅2个 | 到书房至少2个 |
水族区、爬虫、雨林缸，水陆缸
不管是玩冷水鱼、热带鱼或者下海的，或者没有计划的，应该考虑预设两个以上的插座??。水也是很关键的，如果能在装修出就走好水，要节省太多劳动量了。
| 设备 | 插座类型 | 计数 | 备注 |
|---|---|---|---|
| 加热棒 | |||
| 水泵 | |||
| 灯具 | |||
| 冷水机 | |||
| 喷淋设备（雨林缸） | |||
| 统计 | 86 5孔 | 2 |
这些设备功率都不高，不过还是需要最少2个86 5孔比较好，当然一个也行。鱼缸比较大的话，加热棒功率还是很高的。
书房
这里的设备也比较多，需要预留一些插座，避免将来不够用。
| 设备统计 | 插座类型 | 计数 | 备注 |
|---|---|---|---|
| 电脑 | 86 5孔 | 1-2 | |
| 显示器 | 86 5孔 | 3 | |
| 空调 | 86 16A | 一 | |
| 其它 | 86 5孔 | 4-5 | 预留 |
| 路由器 | 86 5孔 | ||
| 统计 | 86 5孔 5个 | 86 16A 1个 |
网络多媒体设备
书房的网络设备还是比较多的，留足网络接口，最好也走上光纤。
| 网络设备 | 多媒体面板 | 计数 | 备注 |
|---|---|---|---|
| 路由器 | RJ45 1x | 1 | |
| 电脑 | RJ45 2x | 2-3 | |
| HDMI | HDMI 面板 | 1??-2?? | |
| 其它 | 预留？ | ||
| 统计 | RJ45 3-4口 | HDMI 2口 |
卧室
卧室的设备主要是床头充电需求，大功率电器比较少。
| 设备统计 | 插座类型 | 计数 | 备注 |
|---|---|---|---|

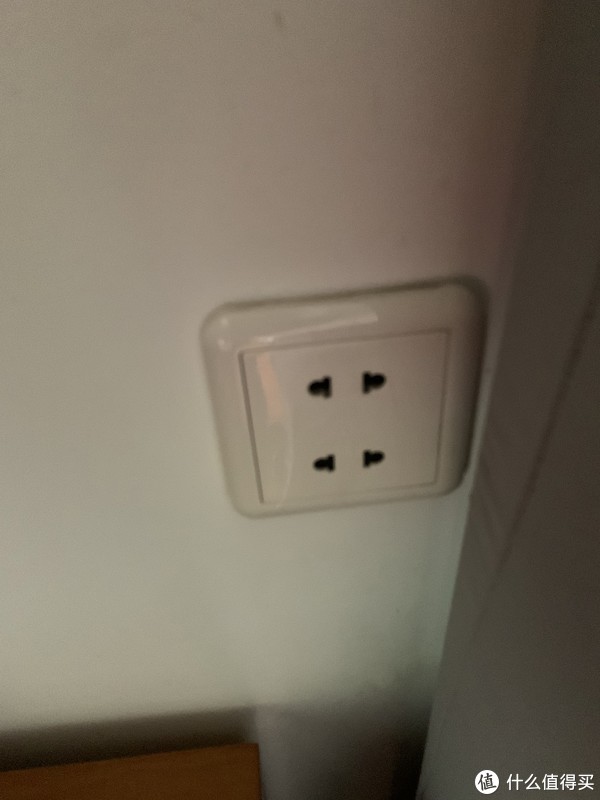

| 床头柜 | 86 4孔 2X | 1-2 | |
| 空调 | 86 16A | 1 | |
| 其它预留 | 86 5孔 | 3-4 | |
| 网络面板 | RJ45 1X | 1 | |
| 统计 | 86 4孔 2个 | 86 5孔 2个 | 86 16A 1个 |
阳台
86 5孔 2个左右
预留一个，另一个给晾衣架
卫生间
这里的设备比较少，也就这几个了。
| 设备统计 | 插座类型 | 计数 | 备注 |
|---|---|---|---|
| 吹风机 | 86 5孔 | 1 | |
| 智能马桶 | 86 5孔 | 2 | |
| 小夜灯 | 86 5孔 | 3 | |
| 统计 | 86 5孔 3个 |
各种面板统计
| 面板种类 | 计数 | 备注 |
|---|---|---|
| RJ45面板 | ||
| 86 5孔 | 32个 | |
| 86 4孔 | 6个-8个 | |
| 86 16A | 6个 | |
| HDMI | 2个或者4个 | |
| 地插 | 1个 | |
| 其它 | 3-5个 | 预留 |
| 统计 |
总结
这就是我的一点简单经验分享，大家装修的时候根据需求，确定好插座位置，高度，尽量多预留几个。
不足：
时代发展的很快，当初很多设置还是有些跟不上时代，特别是智能家居现在好多设备都需要零线，我装修的时候都没有预留，好多玩法都没得玩了。
我没有预留扫地机器人、HDMI面板、特别是书房我只留了一根网线，这点是个大大的失败，我现在升级万兆网络书房只有一根线，不重新走线只能加个万兆交换机，如果提前就走好，最起码省了一个万兆交换机的钱。
感谢阅读
欢迎点赞、评论、拍砖！
